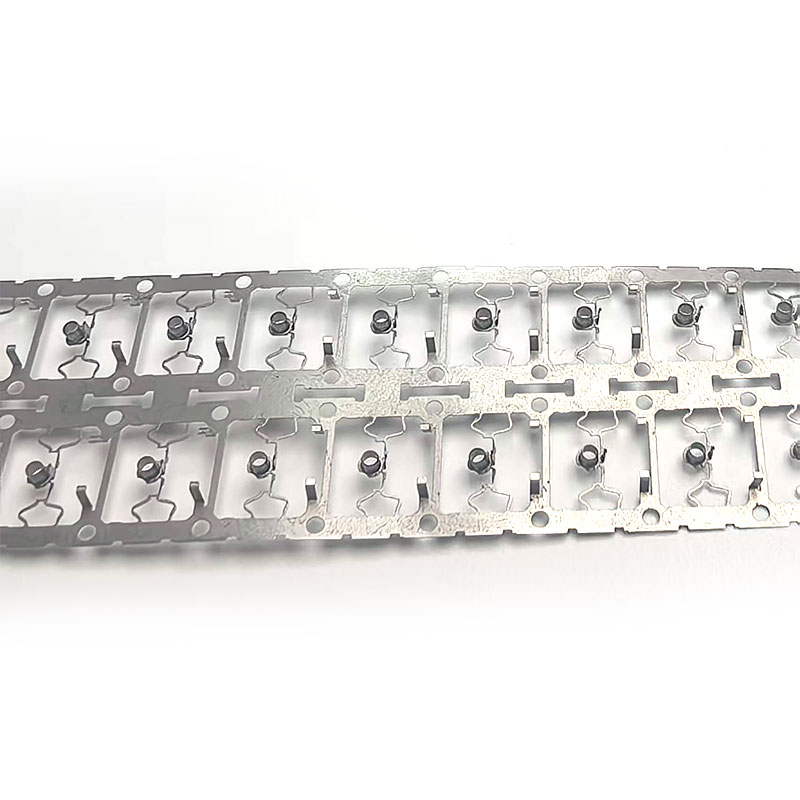

Elektronische precisie-stempelonderdelenzijn essentieel voor de productie van compacte, geleidende en zeer nauwkeurige componenten die worden gebruikt in connectoren, sensoren, auto-elektronica en communicatieapparatuur.Qirencombineert precisiestansen met EDM-technologie om complexe metalen componenten te vervaardigen met maattoleranties tot ±0,005 mm, ter ondersteuning van zowel de ontwikkeling van prototypen als de productie van grote volumes.
Naarmate elektronische producten kleiner, dunner en meer geïntegreerd worden, hebben fabrikanten metalen componenten nodig die krappe afmetingen kunnen behouden en tegelijkertijd stabiele geleidbaarheid, mechanische sterkte en betrouwbare assemblageprestaties leveren. Elektronisch precisiestempelen biedt een efficiënte manier om aansluitingen, contactcomponenten, afschermingsonderdelen, veerelementen en andere ingewikkelde metaalstructuren op productieschaal te vormen. Door de productie van EDM-matrijzen, precisiestempelen, intelligente inspectie en procescontrole te combineren, biedt Qiren op maat gemaakte oplossingen voor elektronica, auto-elektronica, medische apparatuur en communicatietoepassingen. De gerapporteerde dimensionale tolerantie van ± 0,005 mm, het aanpassingsvermogen van het materiaal en de controle van de oppervlaktekwaliteit maken precisiestansen geschikt voor veeleisende toepassingen van elektronische componenten.
Inhoudsopgave
- Waarom zijn elektronische precisie-stempelonderdelen belangrijk?
- Wat zijn de belangrijkste voordelen?
- Welke materialen kunnen worden gebruikt?
- Hoe worden precisiestempelonderdelen vervaardigd?
- Waar worden ze gebruikt?
- Hoe moeten kopers een leverancier van precisiestempels selecteren?
- Veelgestelde vragen
- Conclusie
Waarom zijn elektronische precisie-stempelonderdelen belangrijk?
Moderne elektronische producten zijn steeds meer afhankelijk van miniatuur metalen componenten. Een connectorterminal, afschermingselement, contactveer, batterijcomponent of geleidende ondersteuning zijn misschien maar een fractie van de grootte van een conventioneel mechanisch onderdeel, maar kunnen toch rechtstreeks de prestaties van het complete product beïnvloeden.
Daarom is precisiestansen meer dan alleen het snijden en vormen van plaatmetaal. Het productieproces moet de maatnauwkeurigheid, materiaalvervorming, bramen, oppervlaktekwaliteit en herhaalbaarheid beheersen. Voor elektronische toepassingen kan zelfs een kleine maatafwijking de contactdruk, de insteekkracht, de elektrische geleidbaarheid, de uitlijning van de montage of de levensduur van het product beïnvloeden.
Volgens de productinformatie van Qiren combineert de stempeloperatie EDM-matrijsverwerking met precisie-stempel- en inspectietechnologieën. Het bedrijf stelt dat zijn proces toleranties tot wel ±0,005 mm kan bereiken voor geschikte toepassingen, waaronder onderdelen met complexe vormen, componenten met microgaten en ultradunne materialen van minder dan 0,1 mm.
Deze combinatie maakt precisiestansen bijzonder waardevol wanneer fabrikanten herhaalbare componenten in grote hoeveelheden nodig hebben zonder dat dit ten koste gaat van de maatvastheid.
Wat zijn de belangrijkste voordelen van elektronische precisiestempelonderdelen?
1. Hoge maatnauwkeurigheid
Precisie-elektronische componenten vereisen vaak strak gecontroleerde afmetingen om in miniatuurassemblages te passen. Geavanceerd matrijsontwerp, EDM-bewerking en gecontroleerde stempelparameters kunnen maatvariaties verminderen en de consistentie van onderdeel tot onderdeel verbeteren.
Voor connectorterminals en andere geleidende componenten heeft de maatnauwkeurigheid een directe invloed op de paringsprestaties. Consistente geometrie helpt fabrikanten een voorspelbare inbrengkracht, contactpositionering en assemblagecompatibiliteit te behouden.
2. Complexe geometriemogelijkheden
Traditionele stempelprocessen kunnen met beperkingen te maken krijgen wanneer componenten diepe groeven, scherpe hoeken, getrapte gaten, smalle secties of andere ingewikkelde kenmerken bevatten. EDM-ondersteund gereedschap kan helpen bij het creëren van meer geavanceerde matrijsstructuren voor deze veeleisende geometrieën.
- Microgaten en smalle sleuven
- Getrapte en verzonken constructies
- Fijne contactgebieden
- Scherpe hoekfuncties
- Ultradunne metalen componenten
- Kleine veer- en geleidende structuren
3. Efficiënte massaproductie
Zodra de stempelmatrijs is ontwikkeld en gevalideerd, kan het proces grote hoeveelheden consistente onderdelen produceren met relatief korte cyclustijden. Dit maakt precisiestansen bijzonder aantrekkelijk voor elektronicafabrikanten met stabiele productievolumes.
4. Betere oppervlaktekwaliteit
De oppervlakteconditie is van cruciaal belang voor elektrische en mechanische componenten. Overmatige bramen, krassen, vervormingen of ruwe oppervlakken kunnen montageproblemen veroorzaken of de geleidbaarheid en slijtvastheid negatief beïnvloeden.
Qiren beschrijft het gebruik van contactloze EDM-verwerking en spiegelafwerkingstechnologie voor veeleisende toepassingen, met een gerapporteerde oppervlakteruwheid van minder dan Ra0,2 μm onder toepasselijke verwerkingsomstandigheden.
Welke materialen kunnen worden gebruikt?
Materiaalkeuze moet gebaseerd zijn op geleidbaarheid, sterkte, corrosieweerstand, hardheid, veerkarakteristieken, vormgedrag, bedrijfstemperatuur en uiteindelijke toepassingsvereisten.
| Materiaaltype | Typische kenmerken | Potentiële toepassingen |
|---|---|---|
| Koperlegeringen | Goede elektrische geleidbaarheid en vervormbaarheid | Klemmen, contacten, geleidende componenten |
| Roestvrij staal | Sterkte, corrosieweerstand, duurzaamheid | Elektronische behuizingen, veren, structurele componenten |
| Titanium | Hoge sterkte-gewichtsverhouding en corrosiebestendigheid | Gespecialiseerde elektronische en medische componenten |
| Legeringen met hoge hardheid | Slijtvastheid en mechanische stabiliteit | Veeleisende precisiecomponenten en gereedschapgerelateerde onderdelen |
Het kiezen van het juiste materiaal heeft ook invloed op de levensduur van de matrijs en de productiekosten. Materialen met een hoge hardheid of taaiheid vereisen mogelijk gespecialiseerde gereedschaps- en bewerkingsstrategieën, waardoor technische analyse belangrijk is vóór massaproductie.
Hoe worden precisiestempelonderdelen vervaardigd?
Een betrouwbaar precisiestempelproject begint normaal gesproken lang vóór de eerste productierun. De componenttekening, materiaalspecificatie, tolerantievereisten, oppervlakteafwerking, jaarvolume en toepassingsomgeving moeten allemaal tijdens de engineeringfase worden beoordeeld.
Stap 1: Product- en tekeninganalyse
Ingenieurs evalueren de geometrie, toleranties, materiaaldikte, vormrichting, kritische afmetingen en potentiële productierisico's. Een vroege ontwerpanalyse kan helpen bij het identificeren van kenmerken die vervorming, scheuren, overmatige bramen of moeilijk onderhoud van het gereedschap kunnen veroorzaken.
Stap 2: Precisiematrijsontwerp
De stempelmatrijs bepaalt hoe nauwkeurig het uiteindelijke onderdeel kan worden gevormd. Voor complexe elektronische onderdelen kan EDM-bewerking worden gebruikt om fijne structuren en uiterst nauwkeurige matrijskenmerken te creëren.
Stap 3: Materiaalvoorbereiding
De geselecteerde metalen strip of plaat moet voldoen aan de vereiste dikte, mechanische eigenschappen en oppervlakteconditie. Materiaalconsistentie is vooral belangrijk als het om extreem nauwe toleranties gaat.
Stap 4: Stempelen en vormen
Tijdens de productie passeert het materiaal gecontroleerde stempelbewerkingen om snij-, buig-, pons-, vorm- of progressieve kenmerken te verkrijgen. Stabiele procesparameters helpen de herhaalbaarheid gedurende de hele productiebatch te behouden.
Stap 5: Dimensionale en oppervlakte-inspectie
Inspectie verifieert kritische afmetingen en spoort potentiële defecten op. Qiren rapporteert het gebruik van driedimensionale meetapparatuur, optische inspectieapparatuur en hardheidstesten als onderdeel van het kwaliteitscontroleproces. Batchkwaliteitsrapporten kunnen ook de traceerbaarheid van de productie en klantacceptatie ondersteunen.
Waar worden ze gebruikt?
Elektronische precisiestempelcomponenten worden in meerdere industrieën gebruikt omdat ze kleine afmetingen kunnen combineren met hoge herhaalbaarheid en functionele betrouwbaarheid.
Consumentenelektronica
Smartphones, laptops, draagbare apparaten en andere compacte producten vereisen miniatuur metalen componenten die nauwkeurig in beperkte interne ruimtes passen. Toepassingen kunnen onder meer SIM-kaarthouders, Type-C interfacecomponenten, contactterminals en FPC-gerelateerde metalen constructies zijn.
Auto-elektronica
Het toenemende gebruik van elektronische controlesystemen en elektrische voertuigen heeft de vraag naar precisiegeleidende en mechanische componenten doen toenemen. Mogelijke toepassingen zijn onder meer batterijgerelateerde componenten, relaisveren, terminals, sensorcomponenten en elektrische verbindingssystemen.
Medische apparatuur
Medische apparaten kunnen miniatuurcomponenten vereisen met gecontroleerde afmetingen en betrouwbare oppervlaktekwaliteit. Met precisie gestempelde metalen onderdelen kunnen worden gebruikt in componenten van micro-instrumenten, apparaatbehuizingen en andere gespecialiseerde samenstellingen waarbij maatconsistentie essentieel is.
Communicatieapparatuur
Communicatieapparatuur en elektronische assemblages met hoge dichtheid zijn afhankelijk van nauwkeurige connectoren en geleidende componenten. Precisiestansen kan de productie ondersteunen van compacte contactstructuren die een consistente geometrie vereisen tijdens herhaalde montage.
Hoe moeten kopers een leverancier van precisiestempels selecteren?
Het selecteren van de juiste leverancier is niet alleen een kwestie van eenheidsprijzen vergelijken. Voor elektronische precisiecomponenten kunnen gereedschapsmogelijkheden, inspectiesystemen, materiaalervaring, technische ondersteuning en productieschaalbaarheid een grotere impact hebben op de totale projectkosten.
Voordat kopers een bestelling plaatsen, moeten ze de volgende punten beoordelen:
- Dimensionaal vermogen:Bevestig of de leverancier consistent aan de vereiste toleranties kan voldoen.
- Gereedschapsdeskundigheid:Beoordeel de matrijsontwerp-, EDM-, onderhouds- en optimalisatiemogelijkheden van de leverancier.
- Materiële ervaring:Zorg ervoor dat de fabrikant de geselecteerde koperlegering, roestvrij staal, titanium of ander materiaal begrijpt.
- Inspectievermogen:Controleer of kritische afmetingen kunnen worden gemeten met behulp van geschikte CMM-, optische of andere inspectieapparatuur.
- Schaalbaarheid van de productie:Zorg ervoor dat de leverancier kan overstappen van prototypes of proefbatches naar stabiele massaproductie.
- Kwaliteitsdocumentatie:Vraag naar inspectierapporten en duidelijk gedefinieerde acceptatiecriteria.
- Technische communicatie:Een responsief technisch team kan onnodige gereedschapsrevisies en productievertragingen verminderen.
Qiren stelt dat zijn stempeloperatie zowel proefproductie in kleine batches als productie op grotere schaal ondersteunt. De productie-informatie vermeldt ook een faciliteit van 3.000 vierkante meter, meer dan 50 werknemers en een R&D-team dat ongeveer 15% van het personeelsbestand vertegenwoordigt. Het bedrijf rapporteert export naar meer dan twintig landen en regio's.
Veelgestelde vragen
Wat zijn elektronische precisiestempelonderdelen?
Elektronische precisiestempelonderdelen zijn nauwkeurig gevormde metalen componenten die zijn vervaardigd via precisiestempelprocessen voor elektronische en elektromechanische toepassingen. Ze kunnen terminals, contacten, veren, afschermingscomponenten, geleidende steunen en andere miniatuuronderdelen omvatten.
Welke tolerantie kan precisiestempelen bereiken?
De haalbare tolerantie is afhankelijk van materiaal, geometrie, dikte, gereedschapsontwerp en productieomstandigheden. Qiren rapporteert maattoleranties tot ±0,005 mm voor geschikte precisiestempeltoepassingen. Werkelijke toleranties moeten worden bevestigd aan de hand van de specifieke onderdeeltekening.
Kunnen complexe elektronische componenten op maat worden gemaakt?
Ja. Op maat gemaakte precisiestempels kunnen worden ontwikkeld op basis van klanttekeningen, 3D-modellen, materiaalspecificaties, afmetingen, toleranties, oppervlaktevereisten en productievolumes. EDM-ondersteunde matrijzenproductie is vooral nuttig voor ingewikkelde structuren die moeilijk te produceren zijn met conventionele gereedschappen.
Welke industrieën gebruiken precisie-elektronische stempelcomponenten?
Belangrijke toepassingsgebieden zijn onder meer consumentenelektronica, auto-elektronica, medische apparatuur, communicatieapparatuur, smart-home-producten en andere elektronische precisie-assemblages.
Hoe kan ik een offerte aanvragen?
Het verstrekken van een 2D-tekening of 3D CAD-bestand, materiaalinformatie, jaarlijkse hoeveelheid, kritische toleranties, eisen aan de oppervlakteafwerking en het verwachte leveringsschema kan een fabrikant helpen het project te evalueren en een nauwkeurigere offerte op te stellen.
Conclusie
Naarmate elektronische apparaten steeds kleiner en geavanceerder worden, wordt productienauwkeurigheid steeds belangrijker. Elektronisch precisiestempelen biedt een praktische combinatie van dimensionale consistentie, mogelijkheid tot complexe vorming, materiaalflexibiliteit, oppervlaktekwaliteit en schaalbare productie. Met EDM-ondersteund gereedschap, gecontroleerd stempelen en systematische inspectie kunnen fabrikanten miniatuur metalen componenten produceren die voldoen aan de veeleisende vereisten voor elektronische assemblage.
Qiren combineert precisiematrijstechniek, EDM-verwerking, stempelen en inspectiemogelijkheden om op maat gemaakte elektronische componentprojecten te ondersteunen, van de ontwikkeling van gereedschappen tot de productie. Als u uiterst nauwkeurige metalen componenten aanschaft voor connectoren, auto-elektronica, medische apparatuur, communicatieapparatuur of andere precisieassemblages,neem contact met ons opom uw tekeningen, materialen, toleranties, productievolume en aangepaste stempelvereisten te bespreken.
