In het ingewikkelde ecosysteem van de moderne productie, waar zelfs de kleinste afwijking een hele productielijn kan ontsporen, kan de rol van hulpmiddelen die ervoor zorgen dat de nauwkeurigheid niet kan worden overschat. Van de slanke behuizing van een smartphone tot de ingewikkelde componenten van een medisch apparaat, de kwaliteit van het eindproduct hangt af van de precisie van de mallen die worden gebruikt om het te maken. Fabrikanten worstelden al tientallen jaren met inconsistenties-malen die onderdelen produceerden met ongelijke randen, slecht passende componenten of oppervlaktefouten die functionaliteit in gevaar brachten. Dit leidde niet alleen tot hoge schrootpercentage, maar ook geërodeerde klantvertrouwen, vooral in industrieën waar precisie niet-onderhandelbaar is. Voer de precisiemal in: een gespecialiseerd hulpmiddel ontworpen om ongeëvenaarde nauwkeurigheid, herhaalbaarheid en betrouwbaarheid te leveren. Deze vormen zijn niet alleen stukken machines; Ze vormen de basis waarop hoogwaardige, consistent en kosteneffectieve productie wordt gebouwd. Maar wat maaktPrecisiemalenZo essentieel, hoe bereiken ze zo'n opmerkelijke nauwkeurigheid, en waarom zijn ze onmisbaar geworden in sectoren variërend van automotive tot ruimtevaart? Deze gids duikt in de wereld van precisievormen, onderzoekt hun mechanica, voordelen en impact in de praktijk om te onthullen waarom ze de hoeksteen zijn van de moderne productie-uitmuntendheid.
Trending News Headlines: Top Stories on Precision Mold
De groeiende afhankelijkheid van
PrecisiemalenIn alle industrieën wordt weerspiegeld in de meest gezochte nieuwsverhalen, wat hun cruciale rol benadrukt bij het stimuleren van productie -innovatie:
- "Precisiemalen verlagen de elektronica -defectsnelheden met 60% in Q3"
- "Auto -leveranciers hanteren geavanceerde precisiemalen om aan de eisen van EV -componenten te voldoen"
- "Makers van medische hulpmiddelen wenden zich tot precisiemalen voor naleving van de regelgeving"
Deze koppen onderstrepen de kernsterkten van precisiemalen: hun vermogen om fouten te verminderen, zich aan te passen aan complexe deelontwerpen en te voldoen aan strikte industrienormen. Naarmate sectoren zoals elektrische voertuigen (EV's) en medische technologie zich uitbreiden, blijft de vraag naar precisiemalen stijgen, waardoor ze een belangrijke investering zijn voor vooruitstrevende fabrikanten.
Wat is een precisievorm en hoe werkt het?
Een precisievorm is een op maat gemaakte gereedschap die wordt gebruikt om grondstoffen te vormen-zoals plastic, metaal of rubber-afgewerkte onderdelen met extreem strakke toleranties, vaak gemeten in micron (één micron is 0,001 millimeter). In tegenstelling tot standaardvormen, die prioriteit kunnen geven aan de snelheid boven nauwkeurigheid, zijn precisiemalen ontworpen om onderdelen te produceren die voldoen aan exacte specificaties, waardoor consistentie over duizenden of zelfs miljoenen eenheden wordt gewaarborgd. Dit niveau van precisie is van cruciaal belang in industrieën waar onderdelen naadloos in elkaar moeten passen, onder strikte omstandigheden moeten presteren of voldoen aan rigoureuze veiligheidsnormen.
De functionaliteit van een precisiemal draait om een combinatie van geavanceerd ontwerp, hoogwaardige materialen en precieze productieprocessen. Hier is een gedetailleerde uitsplitsing van hoe het werkt:
Het proces begint metOntwerp en engineering. Met behulp van Computer-Aided Design (CAD) software maken ingenieurs een 3D-model van het te produceren onderdeel, met elk detail opgenomen-van afmetingen en hoeken tot oppervlakte-afwerkingen en interne holtes. Dit model wordt vervolgens gebruikt om de mal zelf te ontwerpen, die meestal uit twee hoofdcomponenten bestaat: de kern (die de interne vorm van het onderdeel vormt) en de holte (die de externe vorm vormt). Tijdens deze fase zijn ingenieurs verantwoordelijk voor factoren zoals materiaalkrimp (omdat de meeste materialen contracten als ze afkoelen), trekkingshoeken (om gemakkelijke onderdeel te garanderen) en ventilatie (om gevangen lucht vrij te maken, waardoor defecten zoals bubbels worden voorkomen).
Vervolgens zijn de schimmelcomponenten datbewerkt tot exacte specificaties. Dit is waar de "precisie" in Precision Mold echt tot leven komt. Geavanceerde bewerkingstechnieken zoals Computer Numerical Control (CNC) -frezen, elektrische ontladingsbewerking (EDM) en Draad EDM worden gebruikt om de kern en de holte van de mal vorm te geven. CNC Milling maakt gebruik van computergestuurde snijgereedschappen om toleranties zo strak te bereiken als ± 0,001 mm, terwijl EDM-die elektrische vonken gebruikt om materiaal te eroderen-mogelijk voor ingewikkelde vormen die onmogelijk zouden zijn met traditionele bewerking. Het resultaat is een mal waarbij elk oppervlak, rand en holte overeenkomen met het CAD-ontwerp met bijna perfecte nauwkeurigheid.
Eenmaal bewerkt, zijn de schimmelcomponentengeassembleerd en getest. De kern en de holte worden in een schimmelbasis gemonteerd, waaronder gidsen, uitwerppennen (om het afgewerkte deel uit de mal te duwen) en koelkanalen (om de temperatuur tijdens de productie te reguleren). Tijdens het testen wordt de mal in een spuitgietmachine (voor plastic onderdelen) of een stempelpers (voor metalen onderdelen) gemonteerd en wordt een kleine partij onderdelen geproduceerd. Deze onderdelen worden geïnspecteerd met behulp van coördinatenmeetmachines (CMM's) of 3D -scanners om te controleren of ze voldoen aan de vereiste toleranties. Alle aanpassingen - zoals het verfijnen van de koelkanalen of het aanpassen van de ejector -pinposities - worden in dit stadium gemaakt om optimale prestaties te garanderen.
Tijdens de volledige productie werkt de precisie-mal met opmerkelijke consistentie. Bij bijvoorbeeld plastic spuitgieten wordt gesmolten plastic bijvoorbeeld in de mal geïnjecteerd onder hoge druk, waardoor elke holte en detail wordt gevuld. De koelkanalen koelen het plastic snel af en stollen het in de exacte vorm van de vorm. Omdat de afmetingen van de mal zo nauwkeurig zijn en het productieproces strak wordt gecontroleerd, is elk geproduceerde onderdeel vrijwel identiek aan het enige ervoor. Deze herhaalbaarheid is wat precisiemalen zo waardevol maakt: ze elimineren de variabiliteit die standaardvormen plaagt, afval verminderen en ervoor zorgen dat elk deel voldoet aan de kwaliteitsnormen.
Wat moderne precisiemalen onderscheidt, is hun integratie met slimme technologie. Veel vormen zijn uitgerust met sensoren die temperatuur, druk en cyclustijd in realtime bewaken en operators waarschuwen voor eventuele afwijkingen die de onderdeelkwaliteit kunnen beïnvloeden. Deze gegevensgestuurde aanpak zorgt voor proactieve aanpassingen, waardoor de consistentie verder wordt verbeterd en downtime vermindert. Bovendien heeft het gebruik van hoogwaardige materialen-zoals gehard staal of aluminiumlegeringen-dat de mal de ontberingen van hoog-volume productie kan weerstaan, waardoor de precisie gedurende honderdduizenden cycli wordt gehandhaafd.
Belangrijkste voordelen van precisie schimmel
Ongeëvenaarde tolerantieregeling
In industrieën zoals ruimtevaart of medische hulpmiddelen kan zelfs de kleinste afwijking catastrofale gevolgen hebben. Een medische spuit met een verkeerd uitgelijnde plunjer kan bijvoorbeeld niet de juiste dosering opleveren, terwijl een losse pasvorm in een vliegtuigcomponent de veiligheid in gevaar zou kunnen brengen. Precisiemalen elimineren dergelijke risico's door toleranties te bereiken zo strak als ± 0,001 mm, zodat elk deel voldoet aan exacte specificaties. Dit niveau van controle wordt bereikt door geavanceerde bewerking, hoogwaardige materialen en rigoureuze testen, waardoor precisievormen de go-to-keuze voor toepassingen maken waar nauwkeurigheid van cruciaal belang is.
Consistente onderdeelkwaliteit
Consistentie is het kenmerk van een betrouwbaar productieproces. Precisievormen leveren dit door onderdelen te produceren die identiek zijn in vorm, grootte en oppervlakte -afwerking, zelfs na duizenden cycli. Deze consistentie vermindert de behoefte aan inspecties na de productie, omdat fabrikanten kunnen vertrouwen dat elk onderdeel aan de standaard is. In de auto -industrie bijvoorbeeld, waar duizenden identieke componenten nodig zijn om een enkel voertuig te assembleren, zorgen precisievormen ervoor dat elke bout, beugel en connector naadloos in elkaar passen, de montagetijd verminderen en fouten op de productielijn minimaliseren.
Verminderd afval en lagere kosten
Afval is een grote kosten voor de productie, van geschrapt onderdelen tot herwerken en vertragingen. Precisievormen minimaliseren afval door het aantal defecte onderdelen te verminderen. Omdat elk onderdeel wordt geproduceerd volgens exacte specificaties, is het minder nodig om items weg te gooien die te groot, te klein of misvormd zijn. Bovendien zorgt de herhaalbaarheid van precisiemalen mogelijk voor een efficiënter materiaalgebruik - fabrikanten kunnen precies berekenen hoeveel grondstof nodig is voor elk onderdeel, waardoor overtuigen worden verlaagd en de kosten snijden. Na verloop van tijd kloppen deze besparingen, waardoor Precision Molds een kosteneffectieve investering zijn, vooral voor productruns met een hoog volume.
Veelzijdigheid voor complexe ontwerpen
Moderne producten eisen steeds complexere vormen en functies - denk aan het gebogen glas op een smartwatch of de ingewikkelde interne kanalen in een medische katheter. Precisiemalen zijn uniek in staat om deze complexiteiten om te gaan, dankzij geavanceerde bewerkingstechnieken zoals EDM en 5-assige CNC-frezen. Deze technologieën zorgen voor het creëren van schimmels met ondersneden, dunne wanden en fijne details die onmogelijk zouden zijn met standaardvormen. In de elektronica-industrie kunnen precisiemalen bijvoorbeeld micro-formaat componenten produceren met ingewikkelde circuits, waardoor kleinere, krachtigere apparaten mogelijk worden.
Langere schimmellevens
Precisiemalen zijn gebouwd om lang mee te gaan. Gemaakt van materialen met hoge sterkte zoals gehard H13-staal of roestvrij staal, kunnen ze de hoge drukken, temperaturen en repetitieve cycli van industriële productie weerstaan. Met goed onderhoud kan een precisiemal honderdduizenden - zelfs miljoenen - van onderdelen produceren voordat hij vervanging nodig heeft. Deze levensduur contrasteert met standaardvormen, die snel kunnen verslijten, wat leidt tot verhoogde downtime en vervangingskosten. Voor fabrikanten betekent een langere levensduur van schimmel een beter rendement op investeringen en stabielere productie in de loop van de tijd.
Onze precisie -schimmelspecificaties

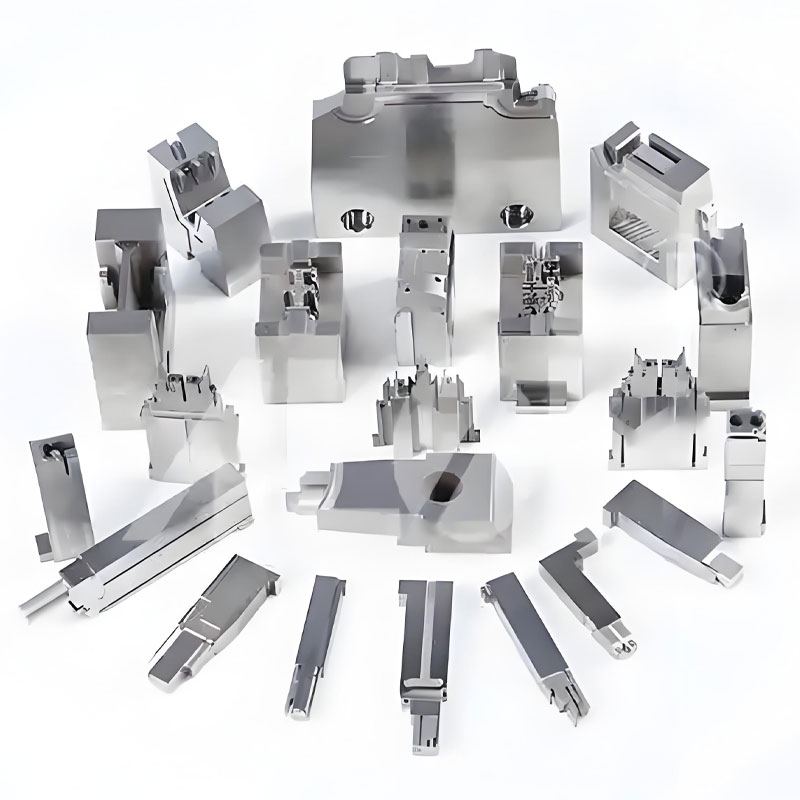

Bij Dongguan Qiren Electronics Co., Ltd., zijn we gespecialiseerd in het maken van precisievormen die de standaard bepalen voor nauwkeurigheid en betrouwbaarheid. Onze QRM-200-precisievorm is ontworpen om te voldoen aan de eisen van krachtige productie, van elektronica tot medische hulpmiddelen. Hieronder staan de belangrijkste specificaties:
| Parameter |
Specificatie |
| Tolerantiebereik |
± 0,001 mm - ± 0,005 mm (afhankelijk van de deelcomplexiteit) |
| Maximale onderdeelgrootte |
200 mm × 200 mm × 150 mm |
| Materiële compatibiliteit |
Plastic (ABS, PC, POM, PA, PE), Lichtmetalen (aluminiumlegeringen) |
| Schimmelmateriaal |
Harded H13 staal (kern en holte), S50C staal (schimmelbasis) |
| Oppervlakte -afwerking |
RA 0,02 μm (spiegelpoets) tot RA 1,6 μm (getextureerd) |
| Koelsysteem |
Aangepaste waterkanalen (0,1 mm precisie) voor uniforme temperatuurregeling |
| Bewerkingsmethoden |
CNC Frezen, Wire EDM, Sinker EDM, slijpen |
| Maximale productiecycli |
1.000.000+ (met goed onderhoud) |
| Doorlooptijd |
15 - 30 dagen (afhankelijk van de complexiteit van het ontwerp) |
| Certificering |
ISO 9001, ISO 13485 (voor medische toepassingen) |
De QRM-200 valt op voor zijn geavanceerde koelsysteem, dat zorgt voor een snelle en uniforme koeling van onderdelen, het verminderen van cyclustijden en het voorkomen van kromtrekken. De geharde staalconstructie garandeert duurzaamheid, zelfs bij de productie van een hoge volume, terwijl de compatibiliteit met een breed scala aan materialen het veelzijdig maakt voor diverse toepassingen. Of het nu gaat om het produceren van micro-componenten voor elektronica of grote, complexe onderdelen voor autosystemen, de QRM-200 levert consistente precisie, waardoor het een vertrouwde keuze is voor fabrikanten wereldwijd.
FAQ: veel voorkomende vragen over precisie -schimmel
Vraag: Hoe bereikt een precisie -schimmel zulke strakke toleranties en welke factoren kunnen de nauwkeurigheid ervan beïnvloeden?
A: Een precisie-mal bereikt strakke toleranties door een combinatie van geavanceerd ontwerp, machinale bewerking en kwaliteitsmaterialen. Ingenieurs gebruiken CAD -software om de mal te ontwerpen met exacte metingen, rekening houdend met materiaalkrimp en thermische expansie. Bewerkingstechnieken zoals CNC -frezen en EDM vormen vervolgens de vormcomponenten tot binnen ± 0,001 mm van het ontwerp. Materialen met een hoge sterkte zoals gehard staal minimaliseren slijtage, wat de afmetingen in de loop van de tijd kan veranderen. Factoren die de nauwkeurigheid kunnen beïnvloeden, zijn onjuiste koeling (die ongelijke krimp veroorzaakt), vermoeidheid van het schimmelmateriaal, slecht onderhoud (zoals onvoldoende smering) en fluctuaties in grondstofeigenschappen (zoals viscositeit in kunststoffen). Regelmatig kalibratie en onderhoud, samen met strikte materiaaltests, helpen de precisie van de schimmel te behouden.
Vraag: Kunnen precisiemalen worden aangepast om verschillende onderdelenontwerpen te produceren, of zijn ze beperkt tot een enkel ontwerp?
A: Hoewel precisiemalen op maat gemerkt zijn voor specifieke deelontwerpen, kunnen velen worden aangepast om kleine wijzigingen aan te kunnen, afhankelijk van hun constructie. Als een onderdeel bijvoorbeeld een iets groter gat of een gemodificeerde oppervlaktetextuur vereist, kan de kern of holte van de vorm opnieuw worden gemarkeerd om deze veranderingen op te nemen. Belangrijke ontwerprevisie - zoals belangrijke veranderingen in deelgrootte of vorm - vereisen echter typisch een nieuwe mal, omdat de kern en de holte volledig moeten worden herwerkt. Om de flexibiliteit te verbeteren, zijn sommige precisievormen ontworpen met verwisselbare inserts, waardoor snelle wijzigingen in specifieke functies (zoals logo's of kleine details) kunnen worden gewijzigd zonder de hele mal te wijzigen. Deze modulaire aanpak brengt precisie in evenwicht met aanpassingsvermogen, waardoor fabrikanten gemakkelijker worden om op ontwerpen te herhalen zonder de volledige kosten van een nieuwe mal te maken.
Precisiemalen zijn de onbezongen helden van de moderne productie, waardoor de productie van hoogwaardige, consistente en complexe onderdelen van elektronica tot ruimtevaart mogelijk is. Hun vermogen om strakke toleranties te leveren, afval te verminderen en de prestaties over miljoenen cycli te behouden, maakt ze onmisbaar voor fabrikanten die naar uitmuntendheid streven. Of u nu micro-componenten produceert voor medische hulpmiddelen of grote onderdelen voor autosystemen, investeren in een precisiemal is een strategische beslissing die de productkwaliteit verbetert, de kosten verlaagt en het concurrentievermogen van de markt versterkt.
Dongguan Qiren Electronics Co., Ltd.We brengen tientallen jaren van expertise aan elke precisievorm die we maken, waarbij we geavanceerde technologie combineren met zorgvuldig vakmanschap om te voldoen aan de unieke behoeften van onze klanten. Onze QRM-200-precisievorm is een bewijs van onze toewijding aan kwaliteit, ontworpen om betrouwbare prestaties en compromisloze nauwkeurigheid te leveren. Klaar om uw productieproces te verhogen?
Neem contact met ons opVandaag om uw specifieke vereisten te bespreken - ons team van experts is hier om u te helpen precisie te bereiken die uw producten onderscheidt.
