In de moderne metaalverwerkende en automobielindustriehogesnelheidsstansvormenzijn de ruggengraat van precisieproductie geworden. Maar wat zijn ze precies? Een High-Speed Stamping Mold is een nauwkeurig ontworpen gereedschap dat is ontworpen om metalen platen met extreem hoge snelheden tot complexe onderdelen te vormen, snijden en vormen. In tegenstelling tot conventionele matrijzen, die zich primair richten op vormgeving, combineren hogesnelheidsmatrijzen snelle prestaties met nauwkeurigheid op micronniveau, waardoor massaproductie mogelijk is zonder dat dit ten koste gaat van de kwaliteit.
Deze matrijzen zijn essentieel voor industrieën zoals de automobielsector, de lucht- en ruimtevaart, elektrische componenten, telecommunicatie en consumentenelektronica, waar precisie en efficiëntie de winstgevendheid bepalen.
Hogesnelheidsmatrijzen werken binnen geautomatiseerde productielijnen, waarbij gebruik wordt gemaakt van mechanische of servopersen om materialen zoals roestvrij staal, aluminium, koper of koolstofstaal volgens exacte specificaties te vormen. De hoge cyclussnelheid – vaak meer dan 400–1200 slagen per minuut – minimaliseert de uitvaltijd, vermindert materiaalverspilling en zorgt voor consistentie in elk geproduceerd onderdeel.
| Parameter | Beschrijving |
|---|---|
| Materiaalcompatibiliteit | Roestvrij staal, messing, koper, aluminium en koolstofstaal |
| Stempelsnelheid | 400–1200 slagen per minuut |
| Tolerantienauwkeurigheid | ±0,002–0,005 mm |
| Hardheid (vormbasis) | HRC 58-62 |
| Vorm basismateriaal | SKD11, DC53 of hardmetalen staal |
| Oppervlaktebehandeling | PVD/TiN-coating voor slijtvastheid |
| Levensduur | Meer dan 10 miljoen slagen per holte |
| Toepassingen | Klemmen, connectoren, afschermingsbehuizingen, motorkernen en elektronische behuizingen |
Deze tabel laat zien hoe technische precisie en materiaalkunde samenkomen om mallen te creëren die in staat zijn tot productie van grote volumes onder veeleisende omstandigheden.
Naast pure prestaties verlagen hogesnelheidsmatrijzen ook de operationele kosten. Hun robuuste materiaalsamenstelling en slijtvaste coatings verlengen de standtijd van het gereedschap en minimaliseren de vervangingsintervallen, waardoor ze een onmisbare investering zijn voor bedrijven die productiviteitswinst op de lange termijn nastreven.
Het werkingsprincipe van een High-Speed Stamping Mold draait om de synchronisatie van beweging, kracht en materiaalvervorming. Het proces begint met het afrollen, rechttrekken en continu invoeren van een metalen spoel in een hogesnelheidspersmachine. De stempelmatrijs – nauwkeurig uitgelijnd in de pers – voert een reeks acties uit, zoals ponsen, stansen, buigen en vormen, afhankelijk van het gewenste onderdeelontwerp.
Elke sectie van de mal speelt een specifieke rol:
Pons- en matrijssectie – Definieert de vorm en grootte van het uiteindelijke onderdeel.
Geleidingspalen en bussen – Behoud de uitlijning tussen stempel en matrijs voor consistente resultaten.
Stripperplaat – Verwijdert de metalen strip na elke slag, waardoor vastplakken en vervorming wordt voorkomen.
Pilot Pin-systeem – Zorgt voor nauwkeurige positionering tijdens elke voercyclus.
Uitwerpmechanisme – Laat het voltooide onderdeel soepel los zonder schade.
De gehele bewerking vindt plaats op hoge snelheid met minimale trillingen, ondersteund door computerondersteund matrijsontwerp (CAD/CAM) en draadvonktechnologie, die ultrafijne snij- en pastoleranties mogelijk maken.
Bij productie op hoge snelheid speelt smering een cruciale rol. Er zijn geavanceerde oliesproeisystemen geïntegreerd om wrijving te verminderen en de temperatuur onder controle te houden, waardoor een stabiele werking wordt gegarandeerd, zelfs bij langdurig gebruik. Het resultaat is een nauwkeurig gevormd product dat voldoet aan strikte maatvoering en esthetische normen - perfect voor ingewikkelde componenten zoals connectoren voor mobiele telefoons of statorkernen van motoren.
Het belangrijkste voordeel ligt in de herhaalbaarheid. Een goed ontworpen hogesnelheidsmatrijs kan miljoenen identieke stukken produceren zonder maatafwijkingen, waardoor zowel tijd als materiaal wordt bespaard. Voor bedrijven die afhankelijk zijn van hoge productiviteit en consistente output wordt deze technologie een hoeksteen van hun productie-efficiëntie.
De vraag vanWaaromBedrijven die investeren in hogesnelheidsmatrijzen kunnen worden beantwoord door middel van prestaties, precisie en winstgevendheid. Laten we het opsplitsen.
Hogesnelheidsstansmatrijzen werken met indrukwekkende slagsnelheden, waardoor de productiecycli drastisch worden verkort. Fabrikanten kunnen duizenden identieke onderdelen per uur produceren met minimale handmatige tussenkomst.
Precisietechniek garandeert maattoleranties tot wel ±0,002 mm. Een dergelijke nauwkeurigheid is cruciaal voor industrieën die onberispelijke prestaties eisen – van veiligheidscomponenten in de auto-industrie tot delicate micro-elektronische terminals.
Door gebruik te maken van materialen als SKD11 of carbide, gecombineerd met oppervlaktecoatings zoals TiN of CrN, bereiken deze mallen een uitzonderlijke hardheid en slijtvastheid. Deze duurzaamheid vertaalt zich in minder onderhoudsstops en een langere levensduur.
Door een geoptimaliseerd stempellay-outontwerp en efficiënt nesten wordt afvalmateriaal geminimaliseerd. Hogesnelheidsstansen vermindert ook de noodzaak van secundaire bewerking of afwerking, waardoor de productiekosten verder worden verlaagd.
Omdat elke slag het exact geprogrammeerde pad volgt, is productuniformiteit gegarandeerd. Geautomatiseerde inspectiesystemen kunnen in de stempellijn worden geïntegreerd voor realtime monitoring en detectie van defecten.
Moderne matrijzen maken gebruik van energiezuinige servoperssystemen die het energieverbruik verlagen en de verspilling van smeermiddelen verminderen, in lijn met groene productiedoelstellingen.
In een tijdperk waarin de mondiale concurrentie voortdurende verbetering vereist, betekent het gebruik van hogesnelheidsmatrijzen een snellere levering, verbeterde betrouwbaarheid en grotere winstgevendheid.
Het kiezen van de juiste matrijs houdt meer in dan alleen het matchen van een specificatieblad; het gaat om het begrijpen van uw productievereisten, materialen en langetermijndoelen. Hier is een professionele benadering van selectie:
Als u jaarlijks meer dan een miljoen onderdelen produceert, is een op carbide gebaseerde mal met hoge slijtvastheid ideaal. Voor de productie van middelgrote volumes bieden DC53 stalen mallen een uitstekende balans tussen prestaties en kosten.
Voor ingewikkelde componenten zoals precisieconnectoren of elektronische terminals kunt u kiezen voor meertraps progressieve mallen die verschillende stempelacties integreren in één continu proces.
Zorg ervoor dat uw matrijs overeenkomt met de capaciteit van de persmachine, zowel wat betreft slagsnelheid als tonnage. Een verkeerde combinatie kan de standtijd van het gereedschap verkorten of de kwaliteit van het onderdeel in gevaar brengen.
Vraag uw leverancier naar de onderhoudsschema's van de matrijzen, de herslijpintervallen en de beschikbaarheid van vervangende onderdelen. Een betrouwbaar after-sales servicenetwerk verlengt de levensduur van het gereedschap aanzienlijk.
Hoogwaardige matrijzenmakers gebruiken CNC-bewerking, draadvonken en CMM-inspectie om de precisie te verifiëren. Vraag altijd meetrapporten aan om de maatnauwkeurigheid te garanderen vóór massaproductie.
De expertise van uw matrijsleverancier heeft rechtstreeks invloed op de productiebetrouwbaarheid. Kies een bedrijf met bewezen technische achtergrond, ontwerpcapaciteiten en branchecertificeringen zoals ISO9001.
Vraag 1: Welke soorten producten kunnen worden gemaakt met behulp van een hogesnelheidsstempelvorm?

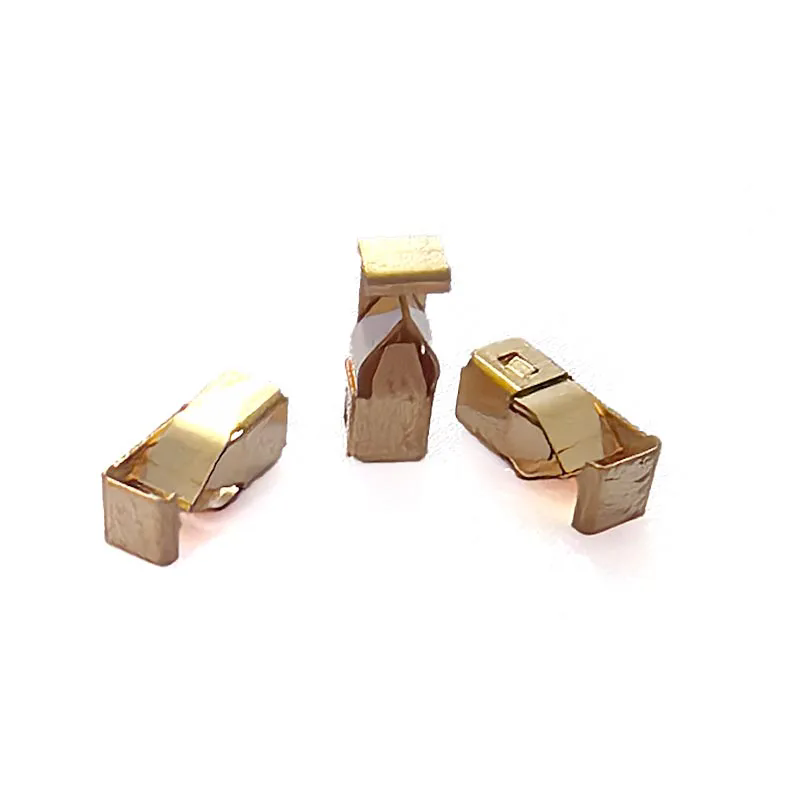

A: Hogesnelheidsstansvormen zijn ideaal voor het produceren van precisiecomponenten zoals elektrische aansluitingen, motorkernen, metalen schilden, batterijconnectoren en sensorbehuizingen voor auto's. Dankzij hun flexibiliteit kunnen ze zowel kleine als grote onderdelen in meerdere industrieën vormen.
Vraag 2: Hoe vaak moet een hogesnelheidsstempelmatrijs worden onderhouden?
A: De onderhoudsfrequentie is afhankelijk van de materiaalhardheid, de bedrijfssnelheid en het productievolume. Over het algemeen zou een routine-inspectie elke 200.000 tot 300.000 slagen moeten plaatsvinden, terwijl na 3 tot 5 miljoen slagen opnieuw slijpen of vervangen van onderdelen nodig kan zijn om de topprestaties te behouden.
In het hedendaagse, op precisie gebaseerde productielandschap vormen hogesnelheidsstansvormen de basis voor een snelle, betrouwbare en kostenefficiënte productie. Ze stellen industrieën in staat om strakke deadlines te halen en tegelijkertijd een ongeëvenaarde nauwkeurigheid en herhaalbaarheid te behouden.
Qiren, een vertrouwde naam op het gebied van matrijsontwerp en -techniek, biedt op maat gemaakte snelle stempeloplossingen, ondersteund door geavanceerde productietechnologie en strenge kwaliteitscontrole. Met een toewijding aan innovatie en klanttevredenheid helpt Qiren fabrikanten een hogere output, een langere levensduur van de matrijzen en superieure prestaties te bereiken in elke productiefase.
Voor meer informatie of matrijsoplossingen op maat,neem contact met ons opvandaag om te bespreken hoe Qiren uw productie-efficiëntie en kwaliteitsnormen kan verhogen.
